OXI Pipe Mk2とは｜HDMI1本でCVを引き出す

この記事でわかること

• HDMI1本でCVを引き出す、OXI Pipe Mk2の紹介
• 仕様の要点と、どんな人に合うか
• 所有機材との比較の視点も

机の裏の配線を、1本にする

Pipe Mk2は、OXI ONE MKII専用のブレイクアウト・モジュールです。6HPのユーロラック規格で、本体の背面にある出力を、HDMIケーブル1本でラック側に引き出します。

引き出せるのはCV出力8、Gate出力8、ResetとClock。これを本体から直接ケーブルで引くと十数本になりますが、Pipeを使えば1本で済みます。

中に回路を持たないパッシブ構造なので、消費電流は0mA。ラックの電源を圧迫しません。ミニHDMIからHDMIへのケーブルが付属します。

接続にHDMI 2.0以上を求めているのは、CVの電圧を正確に運ぶためです。映像用の規格を電圧の伝送に使うのは珍しい設計です。

価格は21,890円（Five G、2026年8月19日確認）。ONE MKIIを持っていて、ユーロラックにつなぐ予定がある人だけが対象になります。

この製品単体の公式動画は確認できませんでした。接続の様子はOXI ONE MKIIの公式ページで確認できます。

仕様のポイント

• OXI ONE MKII 専用の6HPブレイクアウト・モジュール
• HDMIケーブル1本で、CV出力8、Gate出力8、Reset、Clockをラック側に引き出す
• パッシブ構造で消費電流0mA。ラックの電源を使わない
• HDMI 2.0以上の接続を推奨（CVの電圧を正確に伝えるため）。ミニHDMI〜HDMIケーブル付属
• 対象はOXI ONE MKIIの所有者に限られる
• 価格: 21,890円（Five G、2026年8月19日確認）

うちの機材で言えば

うちはOXI ONE MKIIを司令塔として使っていますが、CV出力はほとんど使えていません。つなぐ相手がないからです。Pipe Mk2は、その相手（ユーロラック）を用意した人のための部品で、うちにはまだ早い。

ただ、こういう「本体を買ったあとに必要になるもの」が別売りである、という構造は先に知っておいたほうがいい。ONE MKIIを買うときに、CVを使う予定があるなら2万円台の追加を見込んでおく、という話です。

購入・価格を見る

次に読む

• 本体のレビュー → セットの指揮者、OXI ONE MKII
• 同じOXIの音源 → 14HPに8ボイスを詰めた音源、OXI Coral
• CVでつなぐ基礎 → MIDI・オーディオ・クロックの違い。配線入門
• 同じOXI Instrumentsなら → OXI Metaとは｜6HPのライブ用エフェクト

出典

• KMR Audio／SchneidersLaden／Takazudo Modular — 仕様
• Five G music technology — 価格（2026年8月19日確認）

この記事は未所有機材の紹介記事です。仕様はメーカー公式資料等で確認しています（確認日: 2026年8月19日）が、実機での検証は行っていません。実機を入手した場合は、別途レビュー記事として書き直します。

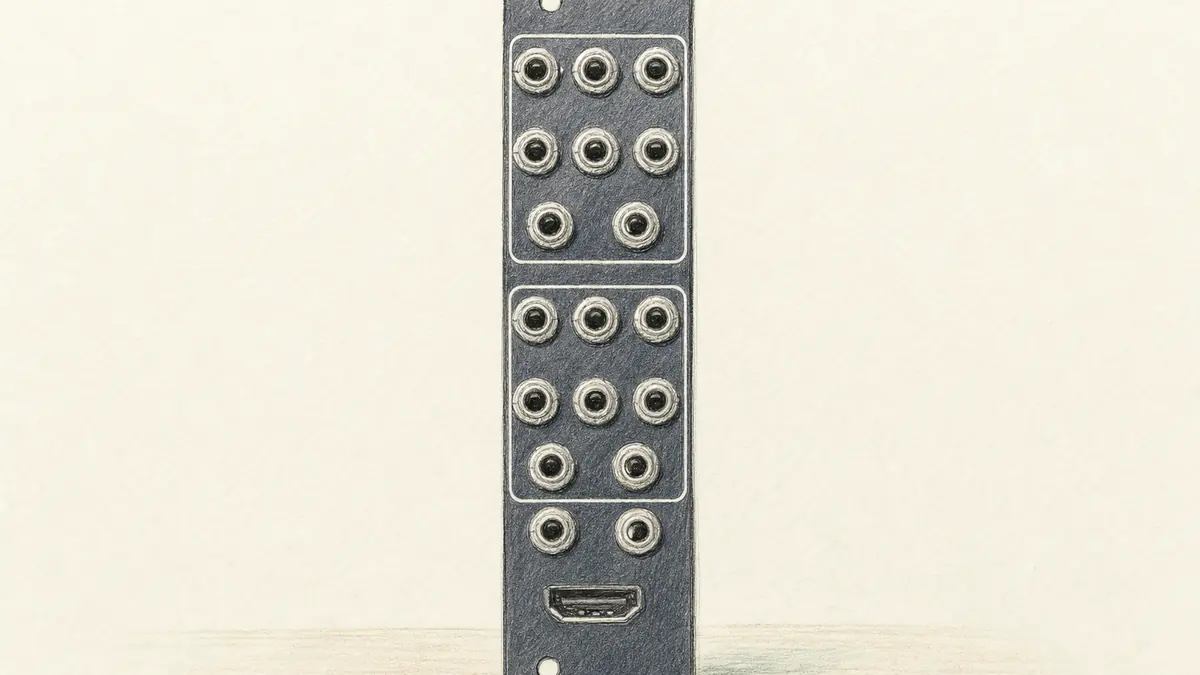

画像について: アイキャッチは実機の写真（公式画像）を参考に、形状・配色・配置を忠実になぞって描いたAIイラストです（ロゴや文字は省略。写真ではありません）。本文の4コマ漫画もAIで作成したイメージです。
